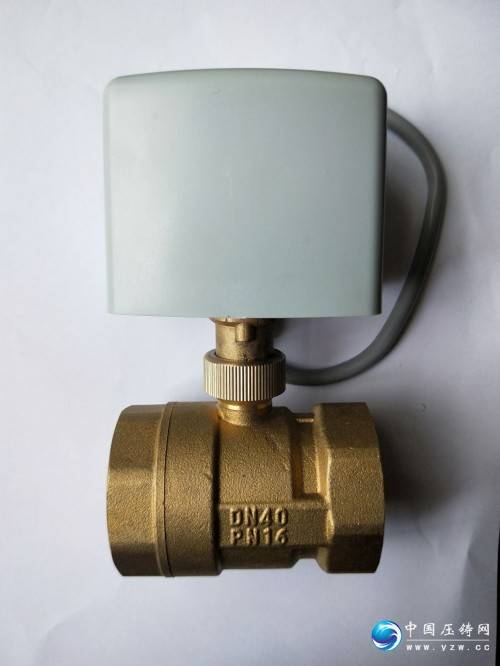

江森自控阀门有限公司电动球阀三线两控
产品介绍
电动球阀驱动器采用金属传动件传动阀门的开启和关闭，质量牢靠。产品主要应用于暖通空调、集中供暖、供水系统的通断控制，由驱动器和阀体两部分组成，驱动器采用同步电机驱动，无噪音，动作恒定，内置行程限位开关，能使阀门在全开或全关时断电。阀体为黄铜锻造，表面沙面处理。
技术参数
|
电机类型 |
同步电机 |
电源线长 |
300mm |
|
动作时间 |
15秒，30秒 |
链接方式 |
管螺纹G |
|
关闭压差 |
≤0.4mpa |
公称压力 |
PN16 |
|
介质温度 |
15～95℃ |
驱动器扭力 |
3N.M/4N.M/8N.M |
|
功率消耗 |
6W（仅当阀门开启时） |
||
|
适用介质 |
冷、热水或50%乙醇溶液 |
||
|
电气规格 |
（50/60Hz）24VAC/110VAC/220VAC |
||
产品型号
|
控制方式 |
运作原理 |
|
三线一控常开、常闭 |
驱动器是由单向同步电机驱动，火线和零线电路直接供电，常开或常闭电路受控，开阀或关闭到位时驱动器内部自动断电。 |
|
三线一控常开、常闭 |
驱动器是由双向同步电机驱动，火线和零线电路直接供电，常开或常闭电路受控，开阀或关闭到位时驱动器内部自动断电。 |
|
三线二控 |
驱动器是由双向同步电机驱动，开阀或关阀电路单独供电，开阀或关阀到位时驱动器内部自动断电。 |
|
信号带反馈 |
驱动器是由双向同步电机驱动，开阀或关阀电路单独供电，开阀或关阀到位时驱动器内部自动断电。开或关到位后有电压反馈信号。 |
阀体参数
|
产品规格 |
口径 |
产品尺寸（mm） |
KV值mpa |
净重KG |
||
|
H |
L |
L1 |
||||
|
二通 |
DN15（1/2） |
110 |
54 |
|
11 |
0.48 |
|
DN20（3/4） |
114 |
62 |
|
20 |
0.57 |
|
|
DN25（1） |
120 |
65 |
|
60 |
0.62 |
|
|
DN32（1-1/4） |
125 |
75 |
|
80 |
0.89 |
|
|
DN40（1-1/2） |
130 |
95 |
|
110 |
0.97 |
|
|
DN50（2） |
140 |
100 |
|
150 |
1.9 |
|
|
三通 |
DN15（1/2） |
110 |
54 |
43 |
11 |
0.55 |
|
DN20（3/4） |
115 |
70 |
56 |
20 |
0.62 |
|
|
DN25（1） |
120 |
83 |
63 |
60 |
0.85 |
|
|
DN32（1-1/4） |
135 |
106 |
80 |
80 |
1.1 |
|
|
DN40（1-1/2） |
142 |
127 |
99 |
110 |
2.05 |
|
