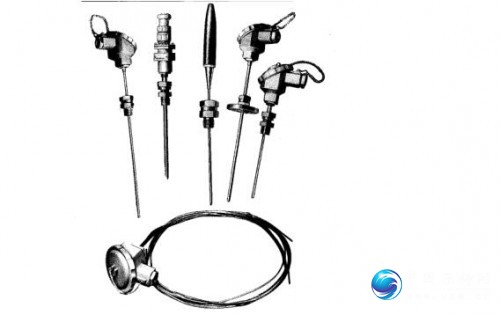

铠装热电偶

铠装热电偶具有能弯曲、耐高压、热响应时间快和坚固耐用等优点，铠装热电偶与装配式热电偶一样，作为测量温度的传感器，通常与显示仪表、记录仪和电子调节器配套使用，同时，铠装热电偶亦可以作为装配式热电偶的感温元件。铠装热电偶可以直接测量各种生产过程中从0℃～1100℃范围内的液体、蒸汽和气体介质以及固体表面的温度。
一、铠装热电偶工作原理：

铠装热电偶的工作原理是由两种不同成份的导体两端经焊接形成回路，直接测温端叫测量端，接线端叫参比端，当测量端与参比端存在温差时，就会在回路中产生热电流，接上显示仪表，仪表上就会指示出热电偶所产生的热电动势的对应的温度值。
铠装热电偶的热电势将随着测量端的温度升高而增长，铠装热电偶的结构是由导体。绝缘氧化镁和外层不锈钢保护管经多次拉制而成，铠装热电偶产品主要由接线盒。接线端子和铠装热电偶组成基本结构，并配以各种安装固定装置组成。
二、铠装热电偶的结构形式：
铠装热电偶分绝缘式和接壳式两种。
1、铠装热电偶材料结构形式

2、铠装热电偶测量端结构形式

三、铠装热电偶主要技术指标：
1、铠装热电偶套管直径（mm）：φ1 φ1.5 φ2 φ3 φ4 φ5 φ6 φ8
2、材质：304 316 310S 3030 3039
3、测温范围和准确度
