一、技术特点
★ HRG-哈工乔德与Autocut定制的控制系统；
★ 内置HRG-哈工乔德研发生产的高频放电回路，能保障每次的放电加工均
匀、稳定、高效；
★ 优化的条型高刚性铸件底座，C型床身机械结构；
★ X、Y轴采用台湾上银/银泰进口品牌线性导轨配置，精度持久稳定；
★ X、Y轴采用台湾上银/银泰进口品牌丝杆配置，精度持久稳定；
★ X、Y轴采用日本进口松下伺服电机及驱动，传动稳定；
★ 电箱内主要电气元件采用进口品牌，保证电气元件的长期稳定性；
★ 大气高档的专利外观设计，获得众多行业专家和用户的好评；
★ 一流的研发、技术、生产、市场和综合运营团队，高端的市场资源平台；
★ 优化的股东构成，确保在大平台、大背景下，高灵活性的市场适应能力；
★ 国内主要城市都有售后服务网点，服务点贴近用户，及时高效，贴心保障。


二、机床参数

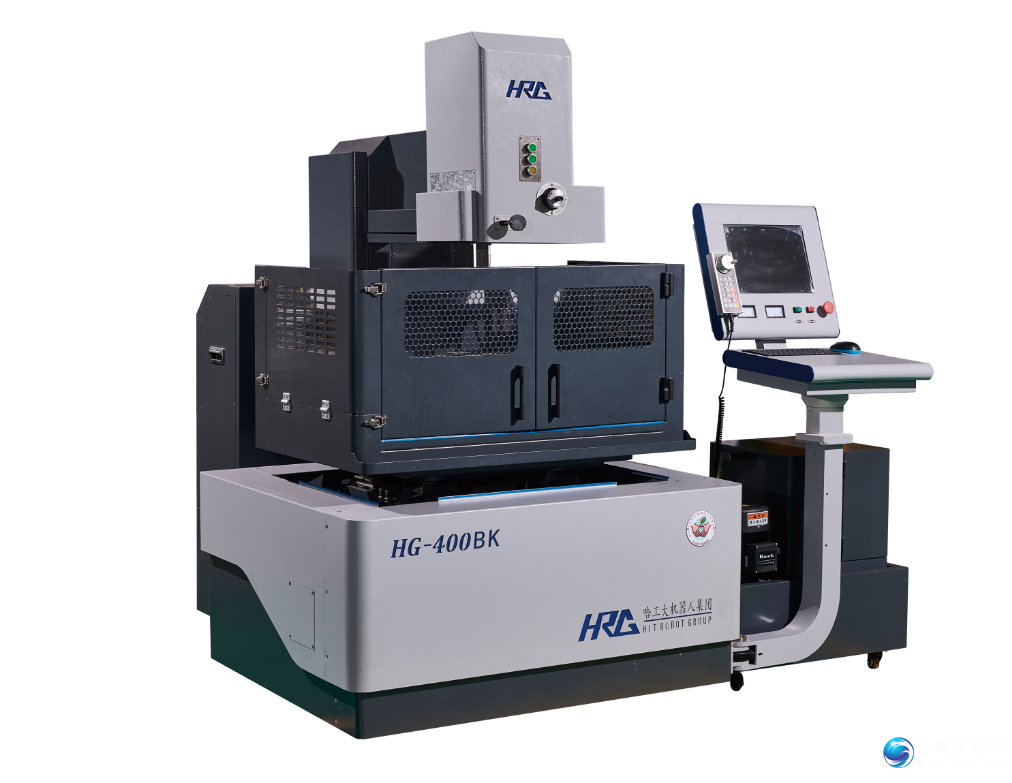

机床型号 HG-400BK
工作台行程（X/Y） mm 400×320
Z轴行程 mm 260
*大切割锥度 °/mm 6°/80
钼丝直径 mm 标准0.18（0.16-0.20）
工作台尺寸 mm 600×450
工作台承重 kg 300
水箱容积 L 70
X/Y轴驱动方式 日本松下交流伺服电机和驱动
控制轴数 XYUV轴4轴联动控制（UV步进电机）、Z轴快动升降
XY重复定位精度 mm ±0.003
*佳表面粗糙度 um Ra 0.8
*大切割厚度 mm 300
机床功率 kw ≤3
机床重量 kg 2000
机床尺寸 mm 2200×2100×2200


三、主要零部件配置

名称
品牌
备注
控制系统
中走丝编控一体 Autocut
工控机 研域或同等品牌
机械部分
铸件 哈工乔德定制
直线导轨 台湾银泰/台湾上银
滚珠丝杆副 台湾银泰/台湾上银
XY轴轴承 日本NSK
自动润滑系统 MY
高压水箱 哈工乔德定制
自动张丝结构 哈工乔德定制
电气部分
交流接触器 法国施耐德Schneider
XY伺服驱动器 日本松下Panasonic
变频器 台湾士林Shihlin
继电器 日本欧姆龙OMRON或同等品牌
变压器 哈工乔德定制


四、标准技术文件
序号 名称及规格 数量 备注
1 装箱单 1 仅提供纸质文件
2 合格证明书 1 仅提供纸质文件
3 保修单 1 仅提供纸质文件
4 使用说明书 1 仅提供纸质文件
5 系统恢复U盘 1
6 培训清单 1 仅提供纸质文件


五、随机配件
序号 名称 规格 数量 单位
1 624导轮拆装工具 1 套
2 625导轮拆装工具 1 套
3 内六角扳手 1 套
4 剪刀 1 把
5 活动扳手 12寸 1 把
6 钼丝 0.18mm 1 卷
7 钼丝勾 1 个
8 紧丝轮 1 个
9 垂直校正块 1 个
10 压板（含螺杆，螺帽） 1 套
11 保险丝 3 个
12 十字螺丝刀 6*150 1 把
13 一字螺丝刀 6*150 1 把
14 切割液 1 桶
15 试机材料 Cr12 40*40*30 1 块

六、安装调试设备客户准备表
序号 项目 要求 备注
1 进线电源
电缆线准备 根据机床位置确认实际长度，2.5²*4芯护套线 机床自带3.5m
2 运输方式 根据厂房及周围路况确认运输方式,满足机床*大部件的净运输尺寸
3 厂内电压 厂内工作电压380V±3%
（如电压不稳超差，需方必须增加稳压器）
4 叉车 ≥3T 具有加长臂
5 纯净水 4桶 每桶20L
