使用说明：

自动化综合测试系统是一种功能强大的分布式全自动数据采集系统，由上位机、采集模块（MCU）、系统软件及相关配件组成。现场的采集模块（MCU）可配接弦式传感器（应变计、钢筋计、压力盒、渗压计、通用沉降计、裂缝计、岩层变位计等）。系统采用全密封设计，防水防潮、防雷击。每台机箱最多为32个通道（8通道、16通道、32通道）。其分布式结构可任意组成8～2000点的测量系统。

系统有5种数据传输方式可供选择：①485总线；②无线微波数据传输功能（433HZ）；③移动GPRS远程传输；④光纤；⑤混合型传输（以上4种方式的任何组合传输方式，例如在无手机信号区域采用有线传输，后进入移动网传输），这样极大的提高了系统的灵活性。

计算机作为自动化测量系统的上位机，与系统软件组成监测指挥系统，通过不同的数据传输方式与各采集模块（MCU）联系，完成系统管理、系统参数设定、指定系统的指令下达与数据实时采集、定时测量数据的上载传输、数据分析与处理、数据库管理、显示或打印数据报表、绘制各参数变量随时间的走势图、数据存储等。

可广泛应用于桥梁、建筑、铁路、大坝、实验室等工程领域长期无人值守测量，特别适用于高空、高危、环境恶劣的场所。

二、系统组成

自动综合监测系统配置表

品名		编号	特点	备注

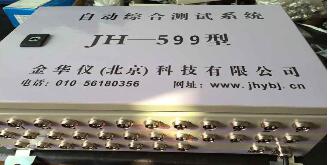

自动化综合测试系统	全密封标配机箱	JH-599-8	8点	含电源控制模块、可充电备用电池、可选配去湿电阻、信号防雷模块、电源防雷模块。每台机箱内可安装2个16通道模块，组成32通道。
		JH-599- 16	16点
		JH-599-32	32点
	GPRS模块	FJH-599-103	GPRS远程传输（现场）	远程无线传输时选用，手机上网模块安装于全密封标配机箱内。
	系统软件		公网传输数据	远程无线传输时选用，手机上网模块安装于全密封标配机箱内。
	综合采集单元	JH-599 -MCU8	8通道	各通道均可接入智能弦式、及半导体智能温度传感器。自动识别智能传感器型号、编号，直接给出传感器测量的物理量。自动巡检，可存储85000组记录。
		JH-599 -MCU16	16通道
		JH-599 -MCU32	32通道
