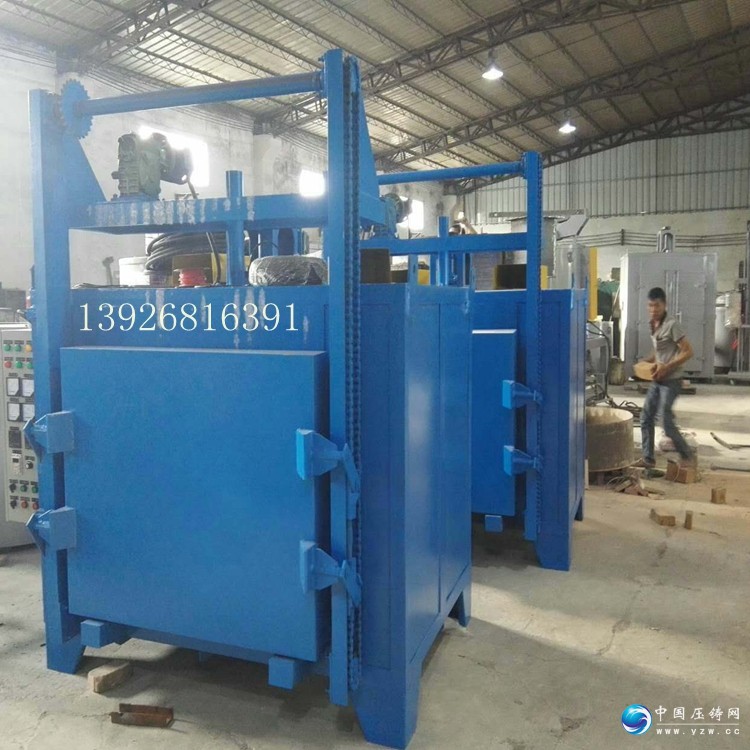

RX3-65-12型1200℃、65KW箱式高温模具淬火炉技术文件

1、          额定温度：1200℃

2、          额定电压：380V

3、          额定功率：65KW

4、          炉膛尺寸：1200mm×600mm×400mm

5、          加热元件：钼丝 / 硅碳棒

6、          ①炉体外壳为方形结构，采用6mm厚A₃钢板焊接制作，炉底用6#角钢加固焊接、可承受较大负载。②炉膛内部用高温莫来石砖、高铝砖砌筑而成，炉口采用硬质高铝砖砌炉；炉膛耐火砖与炉壳之间采用优质高温陶瓷纤维板材料保温，保温层厚250mm。③炉门外壳采用3mm厚钢板折压成型焊接制作、内部全纤维制作，采用高温陶瓷纤维材料保温，与炉体内耐火砖压紧密封。

7、          ①电器控制柜为独立式结构，外形尺寸为：高600×宽500×厚250mm。 ②电控柜设有3相工作电流、电压显示，配有接地漏电保护、超温报警、恒温计时等控制功能。③加热元件控制:采用SCR可控硅调压器输出控制，加热功率大小可调，具有节能、省电、控温精度高的特点。
