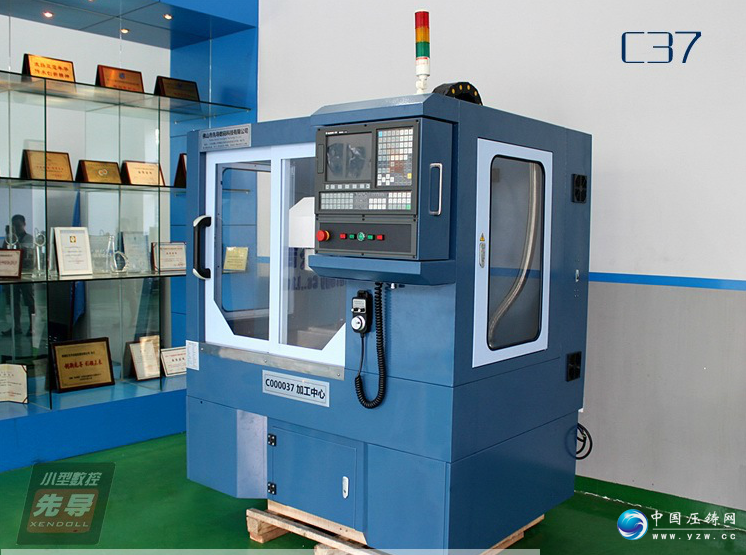

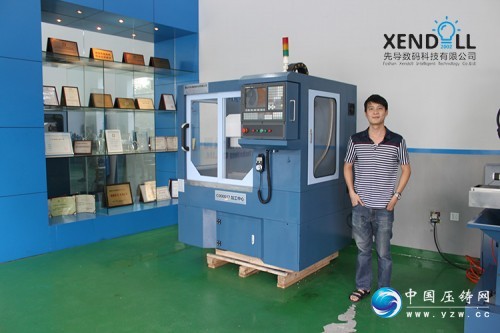

名称：小型数控加工中心
适合工厂小零件批量生产加工用、可连续24小时工作，可自动换6把刀、具备铣削、钻孔、攻牙等功能，可把机器搬到你的办公室。
1、 整机各大铸件皆采用高 级HT250铸铁铸造，均经过完全退火处理，消除残留内应力，久不变形。
2 、导轨为台湾Hiwin上银直线导轨，采用完全支撑设计，确保切削稳定性、滑道精度及机械寿命。
3、 三轴C3级精密双螺母滚珠丝杆,经中周波热处理及精密研磨，各轴施以预拉减少热变形，定位及重覆精度高。
4、 所有机器出厂1 0 0 %经过雷尼绍激光干涉仪精确检测，确保三轴精度背隙,保证定位精度。
5、 三轴均采用伺服驱动，传动平稳、精度高、扭力大。
6、 三轴轨道以防尘防屑伸缩护罩包覆，保护轨道及滚珠螺杆免与切削水、残料进入造成磨损。
7、 标配 广数218M加工中心数控系统，可选配西门子808D数控系统。

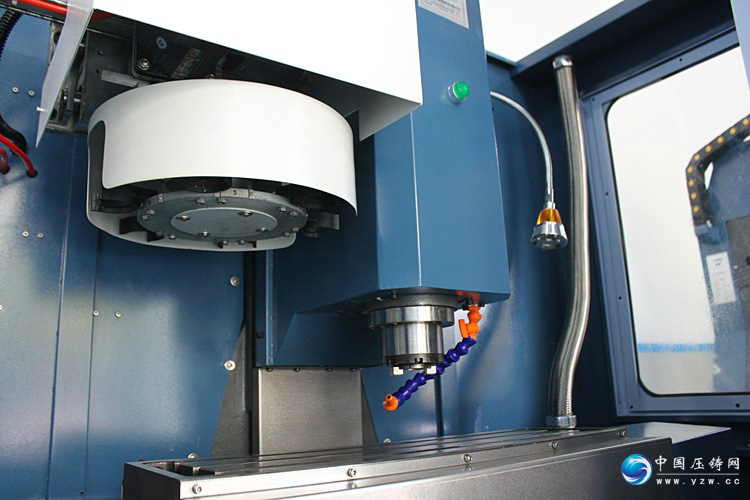

8、 主轴为BT30，传递切削扭矩大，配置6把刀刀库，可极大提高复杂产品的加工效率及加工精度。
9、主轴电机采用2.2Kw伺服主轴电机及驱动,功率大，主轴能定向换刀可刚性攻牙。
10、 6把斗笠式刀库，换刀时间短，换刀动作安全可靠。
11、电子手轮三档可调极大地方便操作和对刀。
12、立柱内加平衡配重块，主轴上下运行平稳。
13、全封闭式的钣金护罩,确保工作区的清洁及工作安全。
14、配置间歇润滑系统，全防护结构及配置气动拉刀系统。
15、集成水箱及水泵系统，程序或手动控制加工冷却液的开关。
16、空压检测开关，在气压低于额定压力时报警，确保加工及换刀的安全。
17、 加工残碴收集装置，清洁方便、简单。
18、 整机外观美观大方，结构紧凑。
|
技术参数
|
|
|

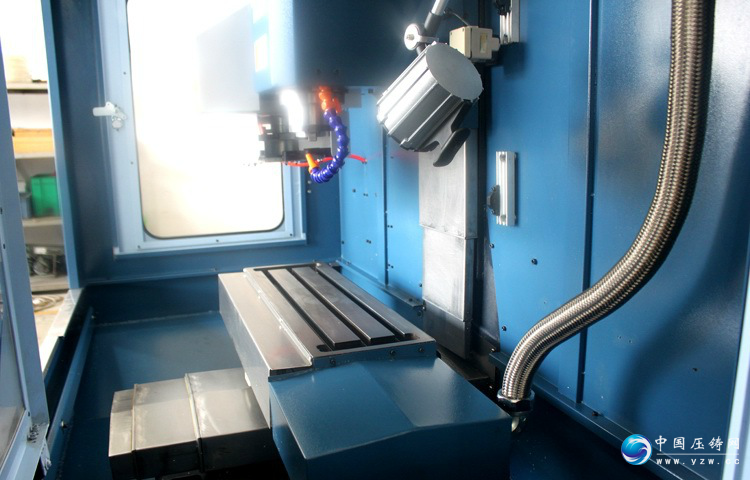

工作台 |
690x210mm |
| 工作台最 大承载(kg) | 100kg |
|
X轴行程 |
330mm |
|
Y轴行程 |
220mm |
|
Z轴行程 |
320mm |
|
控制系统 |
广数218M或西门子808D |
| 主轴电机类型 | 伺服主轴(可刚性攻丝) |
|
主轴电机功率 |
2.2kw |
|
主轴电机转速 |
100-6000RPM |
|
主轴类型 |
BT30 |
| 定位精度 |
0.02mm |
|
重复定位 |
0.01mm |
|
快速移动速度 |
10 m/min |
|
X、Y、Z 进给速度 |
4000 mm/min |
|
X、Y、Z轴电机扭矩(N.M)/功率 |
2.4N.M/750W |
|
自动换刀系统形式 |
气动换刀 |
|
刀库数量 |
斗笠式8工位 |
|
T型槽 数量-宽–间距 |
3个-16mm-63mm |
| 主轴端面至工作台面 | 90-410mm |
|
主轴中心至立柱导轨面 |
280 mm |
| 丝杠参数(直径/螺距)P3 | 20/5mm |
| 线轨宽度 | 20mm |
|
输入电压 |
380伏 |
|
润滑系统 |
自动润滑 |
| 使用气压Mpa | 0.6Mpa |
|
净重/毛重 |
900 kg /1000kg |
| 外型尺寸 | 1400×1650×1900mm |
| 数控分度头(第四轴) | 支持数控分度头(可选配件),西门子808D系统不支持 |
|
精度检测设备 |
采用雷尼绍激光干涉仪精确检测 |
