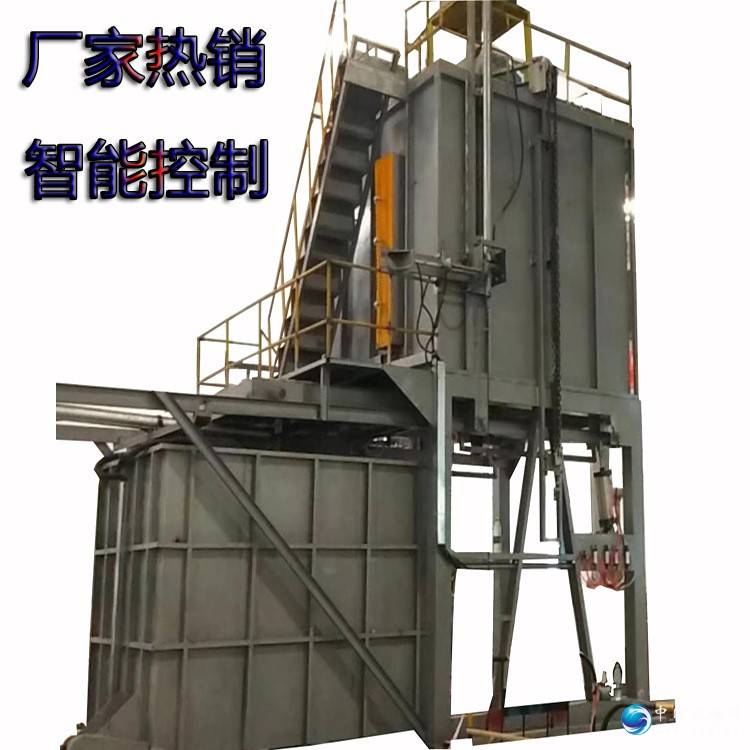

供应铝合金回火炉、铝合金退火炉、铝合金淬火炉
238000.00/台
供应铝合金回火炉、铝合金退火炉、铝合金淬火炉
更新时间:2024-03-16 20:21 免费会员
东莞市金力泰工业炉科技有限公司
  • 描述相符

    5.0
  • 服务态度

    5.0
  • 发货速度

    5.0
  • 浏览量

    883
  • 产品详情
  • 规格参数
  • 联系方式

一、推杆式快速固溶炉制作技术参数:

1、 电源电压:380V 50HZ

2、 额定功率:250KW

3、 炉膛尺寸:宽1150*1250*7500mm (可订制工作尺寸)

4、 额定温度:600℃(使用温度530±10℃)

5、 加热元件:电阻丝

二、推杆式快速固溶炉制作结构

1、炉体从左至右结构依次为液压站推杆、放料框、左炉门、炉体、右炉门、淬水池、淬水池上方为料框提升机构。

2、液压站与推杆长度为1400mm,放料框为1600mm,左右炉门厚度为1000mm(左、右各为500mm),炉膛长度为7500mm,淬水池长度为1800mm(宽度为1500mm、水池深度为2000mm),设备总长在13500mm左右。

3、推杆为油缸式液压推动,两边炉门为电动升降式炉门, 淬水池提升机构为电动式快速提升结构,当每个框推进时双边炉门一起打开(一边进、一边出),液压油缸推动与两边炉门打开为互锁装置,也就是两边炉门都升起之后液压推杆再迅速推动下一料框进入(可防止料框推坏炉门),料框推出之后进入水池提升框架内,然后提升机构带动料框提升再迅速下降进入水池中,这一套动作的时间为10s

4、结构材料:

①炉门采用3mm耐热钢板焊接制作,炉门内填满全纤维陶瓷纤维板保温材料。

②炉膛外壳采用3mm厚钢板焊接制作,内层采用全纤维陶瓷纤维板保温(优势是升温速度快、较少吸收热量防止热量散发),炉膛最里层采用2mm厚风道板,风道板与陶瓷纤维板之间预留100mm的风道间隙。

③炉顶安装四台高温离心风机,风机将炉膛内高温通过风道快速循环。

6、 底部支持料框的材料为耐热滚筒,前6框的滚筒为普通轻便推动式,第7框(最 后一筐)滚筒为快速链带式,可将料框迅速推入淬水池的提升框架内。

三、电气控制系统

1、 电器控制柜为立式独立电控柜,内层门为仪表面板、外层门为透明玻璃结构,美观大方,并能有效防护仪表电器免受外界灰尘污染,尺寸为:宽700×高1600×厚450mm。

2、温度控制采用微电脑数显智能仪表自动控温加热,具有PID输出控制功能,控温精度高,其中一块温控表用于主控加热,一块仪表用于监控超温保护。

3、电控柜设有3相工作电流、电压显示,配有接地漏电保护、超温报警(安装于电控柜上方)、恒温计时等控制功能。
